サンタとトナカイの3DCAD完成
2010年12月11日 お仕事
今日は土曜日の出勤日です。
「アート&てづくりバザール」まであと1週間しかありません。
今回はクリスマス関連の商品としてアクリル樹脂を使って組み立て式のクリスマスツリーを考えましたが、もうひとつサンタクロースとトナカイの置物も追加することにしました。
フリー素材の画像を参考にトレースしてイラストレーターのデータを作成しましたが、それから3次元CADのデータにしなければなりません
まずイラストレーターのデータを2次元CADデータ形式(DXFデーター)に変換します。
それを3次元CADに取り込み厚みをつけます。

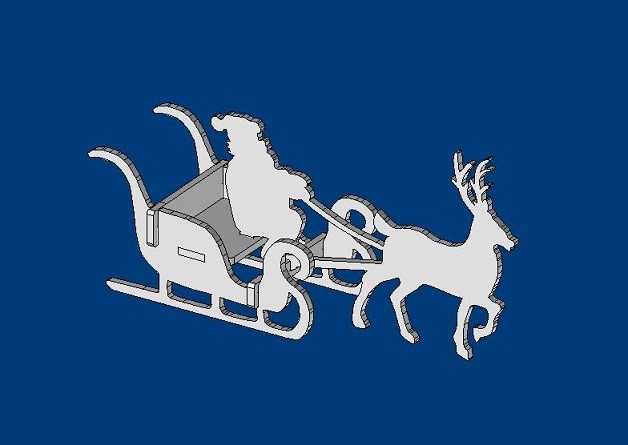

ソリのデータは複写して2枚にし、トナカイとサンタクロースを立体的に配置し、それを固定する板を3DCADで追加し組み立てできるように設計しなおしました。
3DCADでデザインすると組み立てた完成品の状態で確認できるので、頭の中だけで考えるより設計ミスがありません

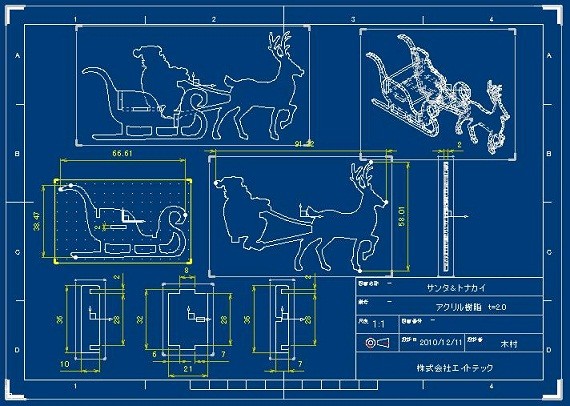

後はそれぞれの部品を2次元CADに配置し完成です。
「アート&てづくりバザール」まであと1週間しかありません。
今回はクリスマス関連の商品としてアクリル樹脂を使って組み立て式のクリスマスツリーを考えましたが、もうひとつサンタクロースとトナカイの置物も追加することにしました。
フリー素材の画像を参考にトレースしてイラストレーターのデータを作成しましたが、それから3次元CADのデータにしなければなりません
まずイラストレーターのデータを2次元CADデータ形式(DXFデーター)に変換します。
それを3次元CADに取り込み厚みをつけます。
ソリのデータは複写して2枚にし、トナカイとサンタクロースを立体的に配置し、それを固定する板を3DCADで追加し組み立てできるように設計しなおしました。
3DCADでデザインすると組み立てた完成品の状態で確認できるので、頭の中だけで考えるより設計ミスがありません
後はそれぞれの部品を2次元CADに配置し完成です。
