今までは、何度も車両の座席シートのクッションを製作するための金型を製作したことはありました。
長いものでは２ｍほどの長さの金型も作りました。
いずれも曲げは２次元的なので、プレスブレーキを使ってＲ形状に曲げてフレームに貼りつければＯＫでした。

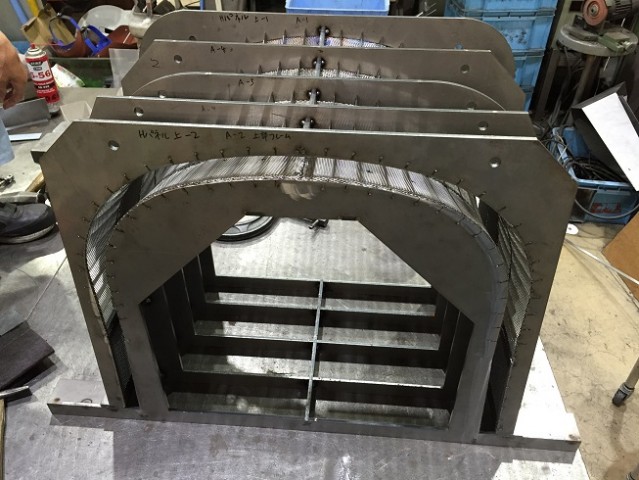

ところが今回は３次元的な形状の金型です。

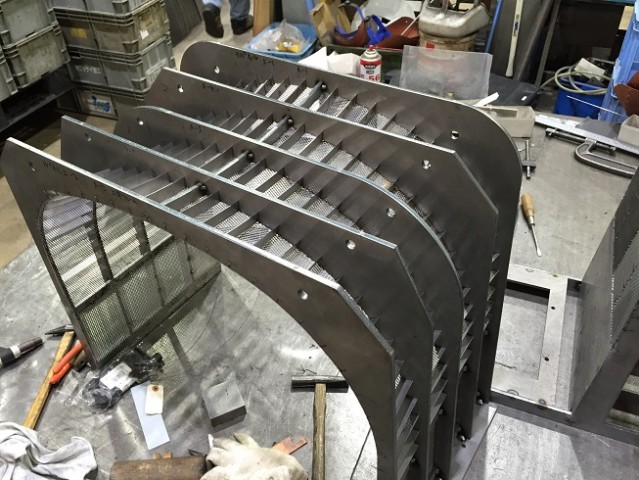

今まではフレームにパンチングメタルを貼りつけていましたが、３次元形状にするために今回は全方向に延ばすことが出来るエキスパンドメタルを使用
当初はエキスパンドメタルを叩いて伸ばしフレームに沿わせようとしましたが失敗。

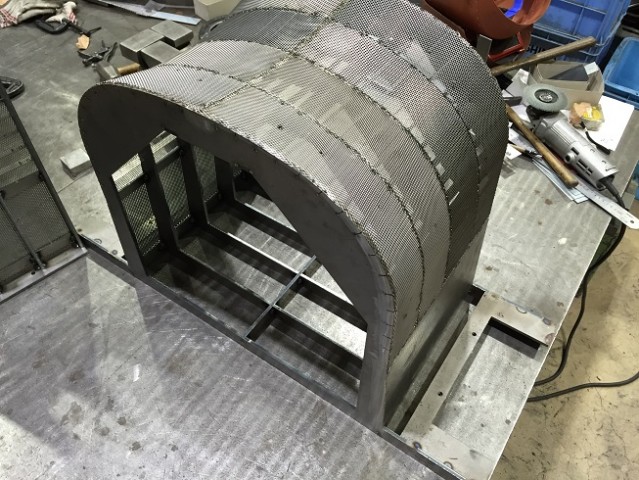

結果何分割かにカットしたエキスパンドメタルを貼りつけることにしましたが、そのカット寸法は３ＤＣＡＤを利用。
客先からは２次元図面しかもらっていませんが、それを基に３次元の図面を作成し展開寸法を出すことにしました。
手間はかかりましたが、何とか本日の夕方の引き取りに間に合いました。
