３Ｄデーターから２Ｄデーターに変換
2016年7月4日 お仕事

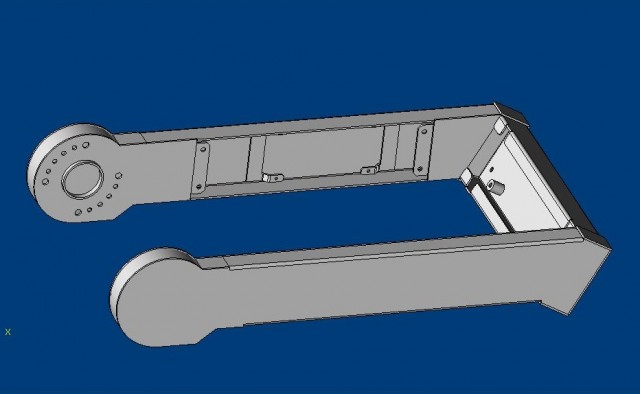

３Ｄでは画面上で製品を回転したり拡大縮小したりして、部品の組立具合や穴位置等に狂いはないか等をチェック

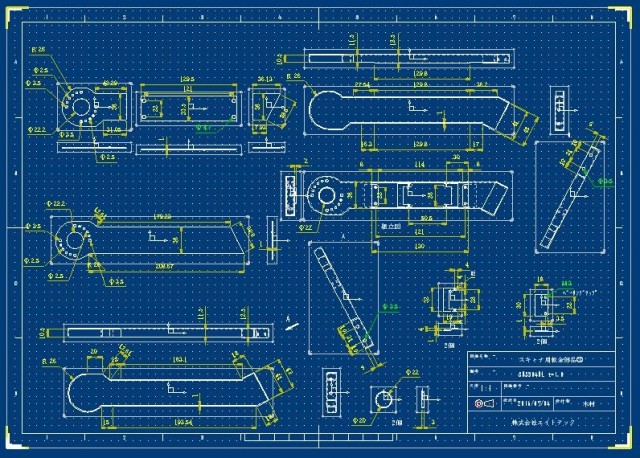

次は３Ｄ図面からそれぞれの部品ごとに２Ｄ図面に変換
正面図、側面図、上面図等も書き、寸法を入れていきます。
結局、図面の枚数は５枚になりました。
この図面に作業報告書を添付して手配
２Ｄ図面はＤＸＦデータに変換して、板金用のＣＡＤでも読めるようにします。
私の作業はここまでで、後は現場の担当者が図面通りの製品に仕上げてくれます。
３Ｄでは画面上で製品を回転したり拡大縮小したりして、部品の組立具合や穴位置等に狂いはないか等をチェック
次は３Ｄ図面からそれぞれの部品ごとに２Ｄ図面に変換
正面図、側面図、上面図等も書き、寸法を入れていきます。
結局、図面の枚数は５枚になりました。
この図面に作業報告書を添付して手配
２Ｄ図面はＤＸＦデータに変換して、板金用のＣＡＤでも読めるようにします。
私の作業はここまでで、後は現場の担当者が図面通りの製品に仕上げてくれます。
