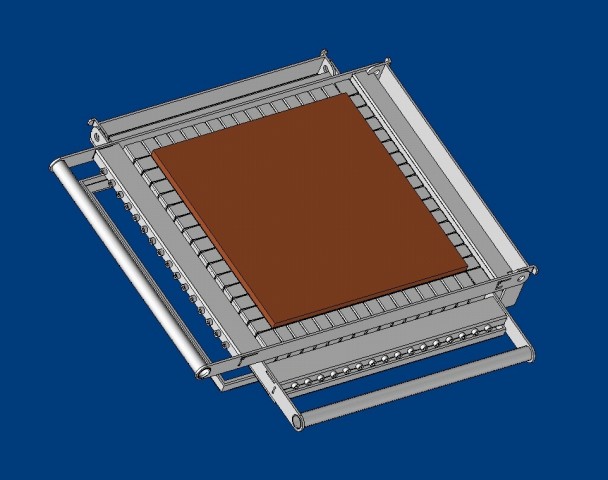

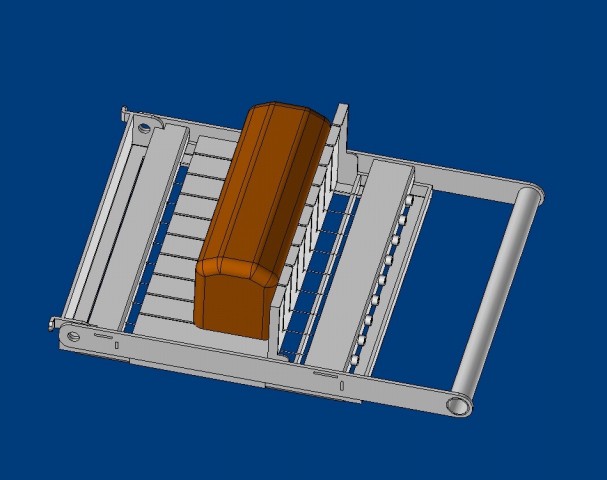

２種類のカッターの２Ｄ図面を作成
2020年10月29日 お仕事
設計は３ＤＣＡＤで行いますが、それをそれぞれのパーツに分けて２Ｄ図面にしなければなりません。
またその２Ｄ図面にはその図面を見て曲げ加工等を行うので詳細な寸法も入れなくてはなりません。
そしてその図面を基に展開図を作成し、ステンレス板をレーザー加工します。
その作業は別の板金用ＣＡＤで行いＣＡＤデーターからＣＡＭデーターに変換しレーザー加工機に転送します。
ＣＡＤ間の受け渡しデーターはＤＸＦ形式で行う為、２Ｄ図面からＤＸＦデータを作成すれば私の役目は終わり、後は社員が製作してくれます。
今日は一日中２Ｄ図面作成に追われました。
