今日は久しぶりの東京出張です。

昨年２月にビジネスマッチングの為横浜に行って以来の関東方面出張です。

今日は天気がいいので、富士山が綺麗に見れると期待していたのですが、昨年綺麗に見えた富士山はあいにく山頂付近に雲がかかって見ることが出来ませんでした。

今日は東京から中央線に乗り換え「御茶ノ水」まで行きました。

午後２時から、御茶ノ水駅から１０分ほどの所にあるＣテクニカルの本社で打合せです。

材料メーカーも交え約１時間半の会議を終え、新大阪には１８：３０分に戻ってきました。

次亜塩素酸生成装置の電極ケースが完成し組み立ててみました。

今まで何種類かの電極ケースを作りましたが、材質は塩ビかアクリル樹脂で、レーザー加工する場合はアクリル樹脂のみ

塩ビをレーザー加工すると塩素ガスが発生するので危険です。

アクリル樹脂の場合、今まで接着材を使って組み立てていましたが、今回は接着剤を使わず、パズル形式に組み立てた後樹脂のネジで固定します。

電極本体はチタンに白金を焼成した材料を使いますが、チタンはレーザーでは切れないのでシャーリング加工です。

後は配線をして接続部をコーキング剤で固めれば完成です。

今日は土曜の出勤日

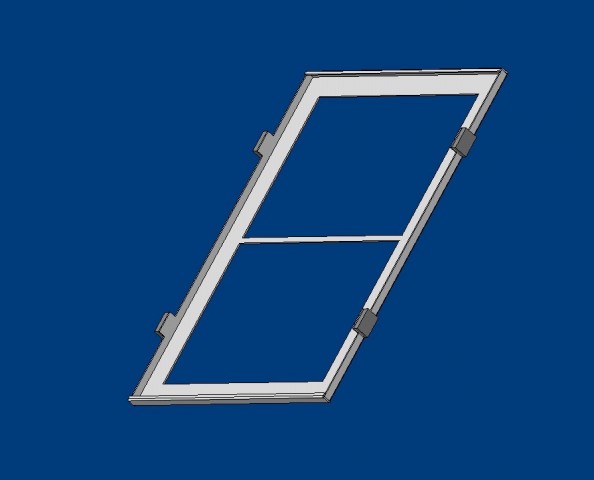

先日設計した換気扇用のフィルターが完成

４か所にフェライト磁石を取り付けてあり鉄製の壁に簡単に取り付けることが出来ます。

高さも壁面からフィルター面まで１１ｍｍになるようにしました。

また今日は黒板を取り付けるステンレス製のフレームも完成しました。

MOBIOからメールが届き「技あり企業の十八番展」が終了したので展示品を引き取りに行きました。

「令和3年3月8日から期間延長を含め8か月間弱にわたり、―コロナ禍でも「たくましく」「美しく」「いきいきと」―をテーマに展示をいただきました「技あり企業の十八番展」も、いよいよ10月28日(木)をもって終了となります。

開催期間中にあっては、新型コロナも第4波・第5波の感染拡大となり、MOBIO常設展示場においても閉館や視察者の人数制限など、様々な対策を執りながら感染拡大の未然防止に努めつつ、展示ブースへの見学案内やMOBIOのSNSなどを通じて、各展示企業様、並びに匠の技で作られた本展示品を発信してまいりました。
つきましては、下記日程で特別展の展示品撤去をお願いします。
撤去日：10月28日（木）9：00-17：00
　　　　10月29日（金）9：00-17：00」

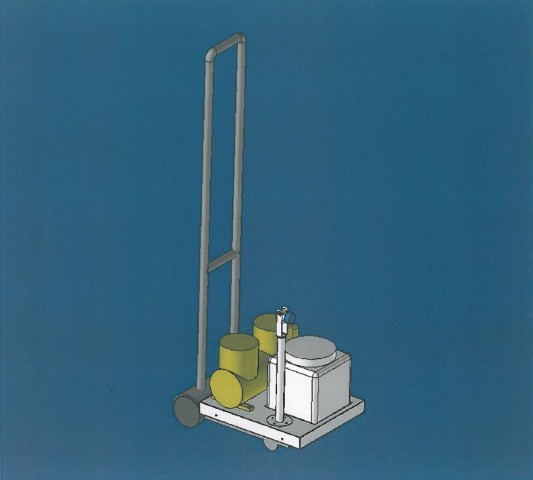

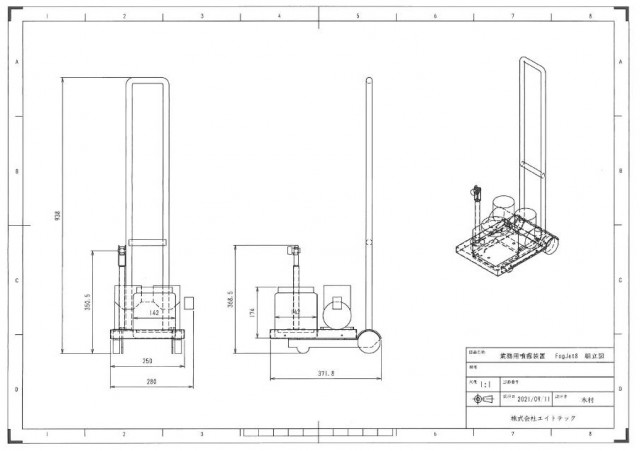

エイトテックでは業務用噴霧器「FogJet8」を展示していました。

ところで換気フィルターを磁石を使って固定できるようにしてほしいとの依頼があり、本日磁石が届いたので図面を仕上げることにしました。

今朝出社してメールを確認しようとすると、全くつながりません。

インターネットは問題なくつながるのですが、メールが駄目

サーバーのあるＥストアに何度電話をかけても話中

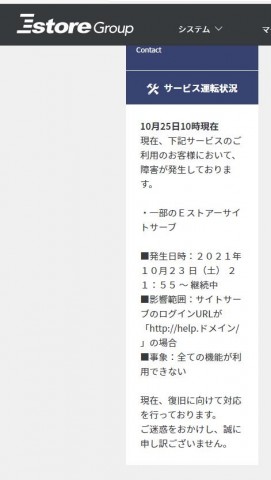

ホームページで問い合わせを開くと下記のようなメッセージが出ていました、

10月25日13時現在
現在、下記サービスのご利用のお客様において、障害が発生しております。
・一部のＥストアーサイトサーブ
■発生日時：２０２１年 １０月２３ 日（土） ２１：５５ ～ 継続中
■影響範囲：サイトサーブのログインURLが「http://help.ドメイン/ 」の場合
■事象：全ての機能が利用できない
現在、復旧に向けて対応を行っております。
ご迷惑をおかけし、誠に申し訳ございません。

みずほ銀行やＮＴＴのシステム障害は他人事のように思っていましたが、自分が経験すると大変

仕事ではメールでのやり取りが主なので、これが使えないと致命的な打撃です。

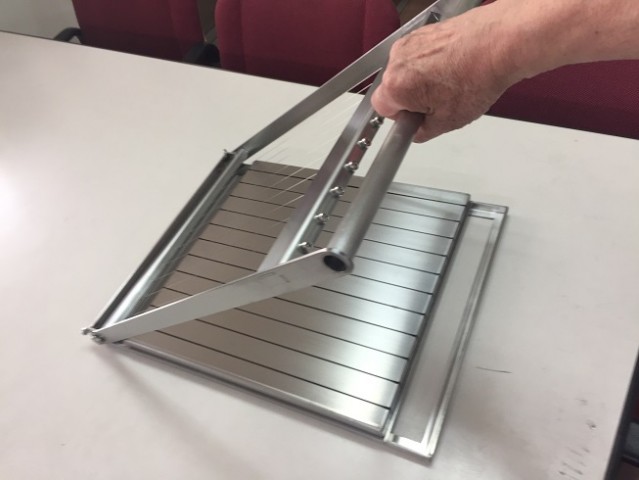

約５年前にチョコレートカッターの引き合いをいただいて、20mm角のチョコレートをカット出来るカッターを納入しました。

今回久しぶりにメールが届き、カット用のステンレス線の注文が来ました。

お世話になります。お久しぶりです。
再びステンレスの線が切れて少なくなってしまったので、
送って頂けますでしょうか。今後の分も含めて、20本ほど
送って頂けると助かります。
また、現在住所が変わっていますので、渋谷ではなく島根の
下記の住所に送って頂きたいです。
〒6940305
島根県大田市大森町ハ90-1
ベッカライコンディトライヒダカ　宛

以前は東京都渋谷区の自宅に送りましたが、今回は島根県で開業されたお店に送ることになりました。

https://www.facebook.com/bkhidaka/
https://www.all-iwami.com/gourmet/detail_1781.html

第３４回優秀板金製品技能フェア作品募集中の案内が届きました。

応募受付は１０月末

エイトテックでは毎年応募しているので今回も応募することにしました。

昨年は私が製作した板金工芸品で応募しましたが、今回は久しぶりに微細板金部品で応募することにしました。

0.2ｔのリン青銅で製作した長さ５ｍｍほどの製品なので、そのままでは取扱に困るのでケースにいれて応募することにしました。

ダイソーに行ってみると丁度いい大きさの透明のキューブケースとトレーがあったので購入

品物を固定するための台座を白の厚紙で製作し品物を糸で固定

大きさが分かるようにコピーしたスケールの目盛りを張り付けると立派な作品になりました。

エイトテックでは小型の次亜塩素酸生成装置を作っていましたが、水を電解するための電極にはチタンに白金を焼成させたものを使用します。

電極の大きさに応じて色々なサイズや形状の電極を作りました。

殆どが接着剤を使用してケース状に組み立てます。

今回千葉県のお客さんからの依頼で接着剤を使用しない電極の製作依頼がありました。

組立にはステンレスのネジでは錆が発生することがあるので、樹脂製のネジを使って組み立てますが、今日はどのように組み立てるのがいいか検討図を作成してみました。

うまく行けば関東方面では需要があるらしいです。

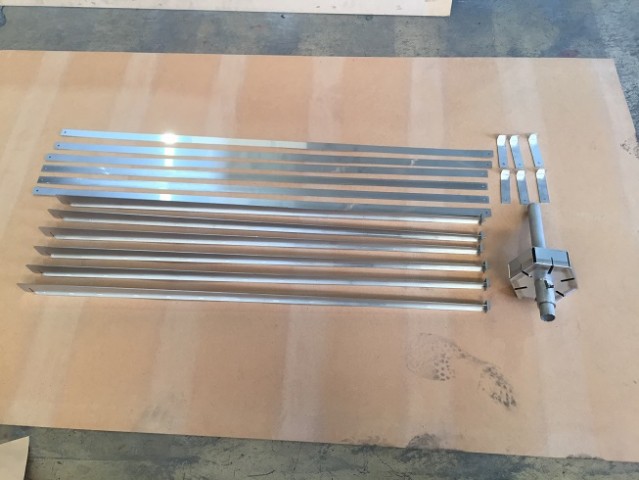

依頼されていたゴルフのパター練習用治具が完成し、仮組み立てをしてみました。

直径２ｍで外側のリングの高さは６ｃｍ

直径４ｃｍのゴルフボールがその間を通ってリングの中に入ります。

ゴルフ場のグリーンでカップの位置に置き、最初の1打が半径１ｍ以内に入るように打つと2打でカップインする確率が極端に高くなるとの事

実際には外側のリングは白色に塗装し、離れていても半径１ｍの円が分かりやすくなります。

また簡単に分解・組立が出来て、分解すると長さは１．２ｍ以内に収まりゴルフバッグに収納が可能です。

ところで今日は3時からＺｏｏｍで異業種交流「エックスメイト」の会議を行いましたが、緊急事態宣言が解除されるので次回は対面での会議になるかもしれません。

今週は急に寒くなり、事務所の温度は２１．４℃でした。

先週は半袖の作業服でしたが今週からは長袖に換えました。

今日も早朝ウォーキングで2283歩、1.4Kmを歩きましたが、ウォーキングには一番いい季節になりました。

ところで、今日はプライムデリカ向けにサイズの違ったセルクルの作成と換気扇用フィルターを磁石で固定できるようにする改造依頼が来ました。

セルクルの図面は以前書いた図面のパラメータを変更するだけで簡単に書けましたが、フィルターに関しては磁石の選定からスタート

磁石の形状に合わせて改造図面を書かなければなりません。

昨日の読売新聞によるとタイ各地で大雨による洪水が続き、浸水被害が深刻化しているとの事。

「全国―都76県の約４割で冠水が確認され、被災世帯は30万を超えた。政府は記録的な被害となった2011年の大洪水の教訓を生かせず、手をこまぬいている。14年の軍事クーデター以降、軍主導の政府が治水対策を怠ってきたことか背景にあり、新型コロナウイルス対応でも批判されるプラユット政権に対し、国民の不満が高まっている。」

前回の洪水のあった2011年には同志社大学工学部機械科の同窓会をバンコクで行う為タイを訪問しました。

観光をした後バンコク市内のソンバット邸に帰る途中洪水の為バスが大幅に遅れたことを思い出します。

あれからもう１０年が経ちますが今回はコロナの感染もありタイは大変です。

今日の日刊工業新聞の「深層断面」に大和ハウス工業（株）が取り上げられていました。

昭和３０年に設立され「パイプハウス」「ミゼットハウス」などプレハブハウスの製造からスタートされた会社ですが、今では４兆円企業で創業１００周年には１０兆円企業も夢ではないとの事

大和ハウス工業が岡山や能勢で宅地開発をされていた時代に私はＫ社のサラリーマンで大和ハウス工業担当で水道用駐鉄管を販売していました。

その時は売り上げ５０００億を目指して「５０００会」という協力会社の親睦会があり、私も参加させてもらっていました。

創業者の石橋信夫氏や当時の樋口武男氏にもお会いしたこともありました。

現在もほんの少しだけ関わりがあります。

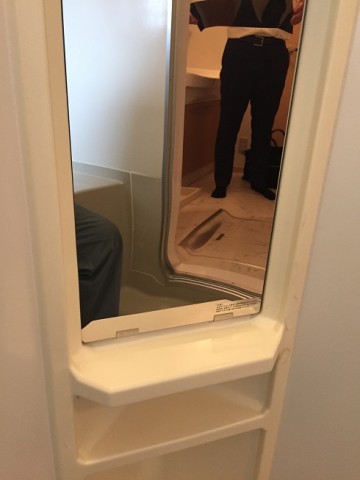

間接的ですが大和ハウスの賃貸住宅の浴室の鏡取り換え用にエイトテックで作ったステンレス鏡を使ってもらっています。

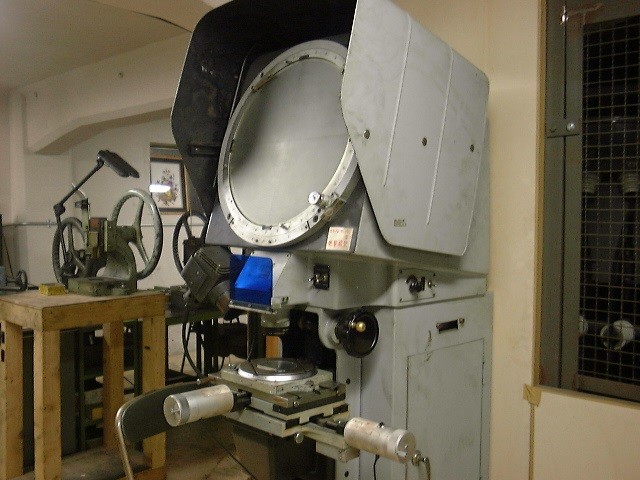

ノギス等で測定できないような微細な板金部品の寸法を測定するために昔から投影機を使っています。

品物をガラス台の上に置き下から照明を当てると１００倍に拡大された映像が画面に写し出されます。

今回照明用の電線が傷んだため修理をしましたが、電圧が合わずに上手く行きませんでした。

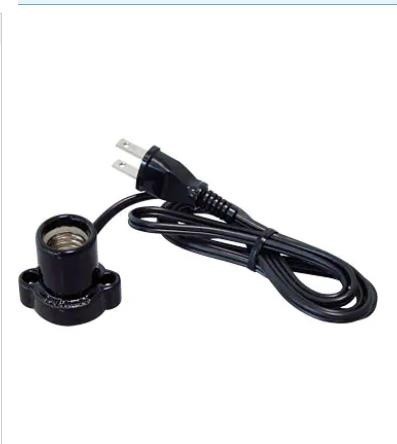

そこで大幅に改良することにし１００Vで１００Wまで使えるコード付きれレセップに６０Ｗのクリプトン電球を付けてみました。

拡大鏡にあるスイッチでのオンオフするのはあきらめて違った系統で配線することにし、何とか修理が出来ました。

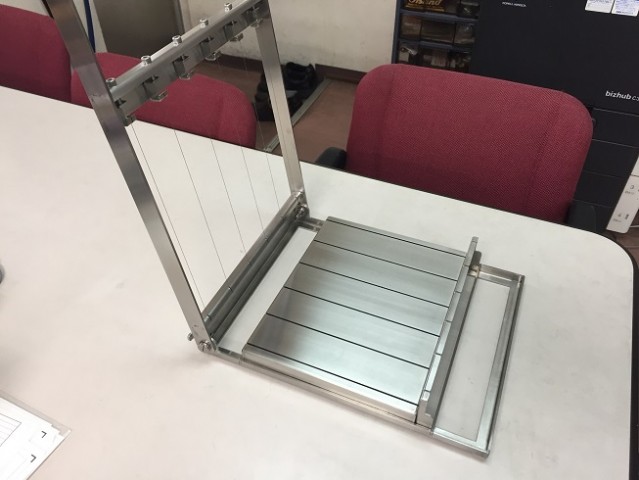

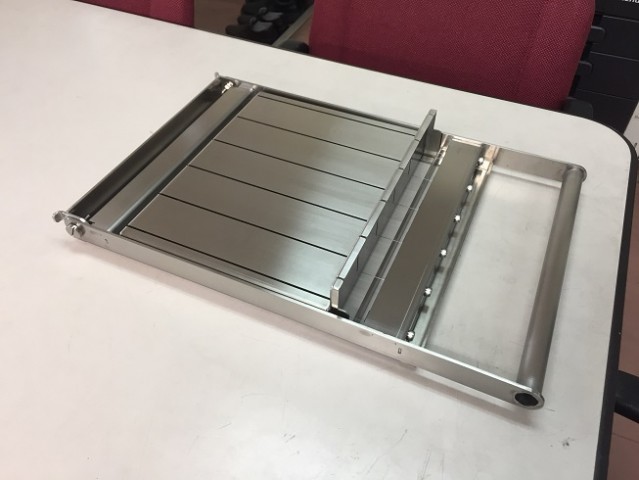

２年前に２７．５mmx１０個切りの石鹸カッターを納めた群馬県桐生市のお客さんから再度注文が入りました。

今回は５５ｘ２００ｘ２５０の大きな塊の石鹸を５等分するカッターの注文で今日完成したので早速お送りしました。

多分このカッターでカッターした石鹸を２７．５幅に再度カットされるのだと思います。

通常の石鹸カッターの場合市販のピアノ線を使用するのですが、今回は２００ｍｍの長さをカットするため、新たに１００ｍｍほど長いピアノ線を製作

距離が長いとピアノ線にかかるテンションが大きくなり切れ易くなるので、予備のピアノ線も注文いただき１０本作りました。

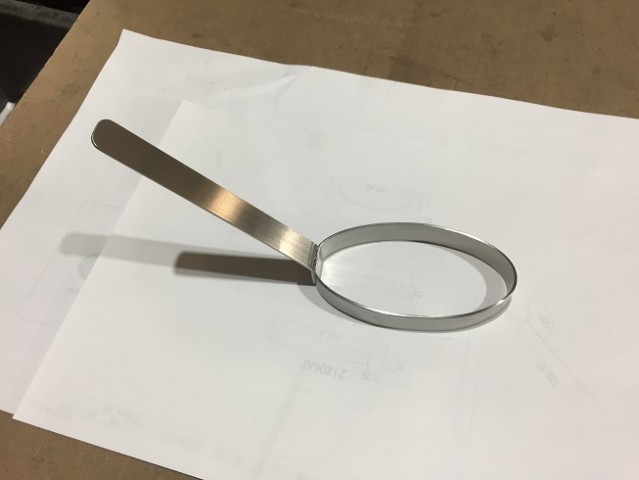

プライムデリカで使用されるセルクルの注文が来ました。

もともとセルクルとはどういうものか調べてみると

セルクル(フランス語: cercle)は、ケーキ、タルト、クッキーなど、主に洋菓子を作るときに使用する型もしくは枠で底のないもの。洋菓子だけでなく、他の菓子や料理に使うこともある。調理用の型の総称は強いて言えばムール(フランス語: moule)。

今まで注文を受けたセルクルは円形の物でしたが、今回は楕円形状

とりあえず３DCADで設計し、今日製品が出来上がりました。

５０ｘ１００ｍｍの楕円形ですが、円形より楕円に曲げる方が難しかったみたいです。

先月はＨ社向け部品１４本のワイヤーカット加工をしました。

精度は厳しく直角度は±0.05

またワイヤーカット後、高圧洗浄機で洗浄した後ＩＰＡで再度洗浄し窒素ガスで乾燥

そのあと、ビニール袋に入れて、脱酸素剤、乾燥剤と一緒に入れ、窒素ガスを充満させた後シールします。

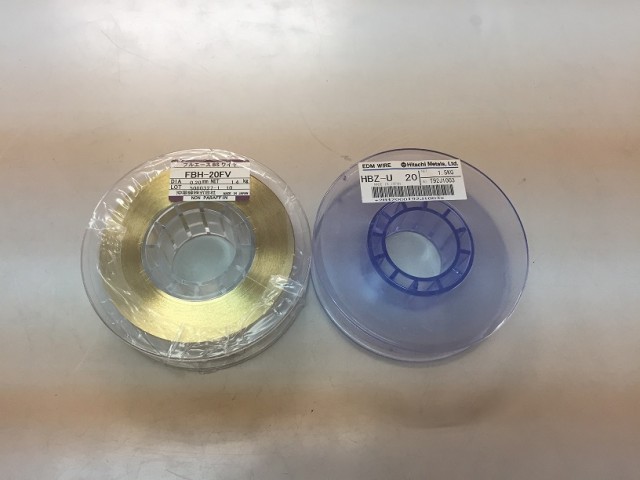

ただ一点問題になっているのがワイヤーカット線の材質

現在、黄銅の線を使っていますが、ワイヤーカット面に真鍮が溶着すると溶接性能が落ちるのが問題

タングステンのワイヤーがいいのですが高価なのと線径が細すぎて断線し易いとの問題あり

１ヶ月に一度塚口の大塚整形外科に定期検診と血圧の薬などをもらいに行っています。

今日も出社して朝礼を済ませた後、整形外科に行きました。

整形外科はお年寄りのリハビリなどが多く診察する人は少ないのでオープンの９時前に行くと一番に見てもらえます。

血圧測定と問診だけで後は薬をもらって帰ります。

ところが今日は数年前に買ってもらった小型の次亜塩素酸生成装置の具合が悪いとの事で預かって帰ることになりました。

蓋を開けると銅線が腐食して断線していました。

すぐに修理はしましたが、腐食した原因が分かりませんが電蝕の可能性があります。

Ｋ社から受注した製品でアルミの板に沢山の穴が開いた製品があります。

ところがそれらすべての穴ピッチに±0.1の公差が書かれていました。

レーザー加工機でＮＣ通りに穴加工をするので公差以内に入るのは当然で一般公差でも穴ピッチは±0.15～±0.3
で問題はありません

ところが以前５００mmぐらいの穴ピッチに±0.1の公差が入っていた物が公差よりハズレ不良になったことがあります。

メーカーの三菱電機に聞くと、アルミの場合はこのような現象が出るとの事

エイトテックは大きなデジタルピッチノギスが無いので、穴ピッチの寸法測定が出来ないので先週大きなノギスをお借りしました。

レーザー加工の加工順など色々試してみましたが、解決しないので前回同様NCデーターで修正（0.05～0.15）することにしました。

今後このような公差のきつい製品は要注意です。

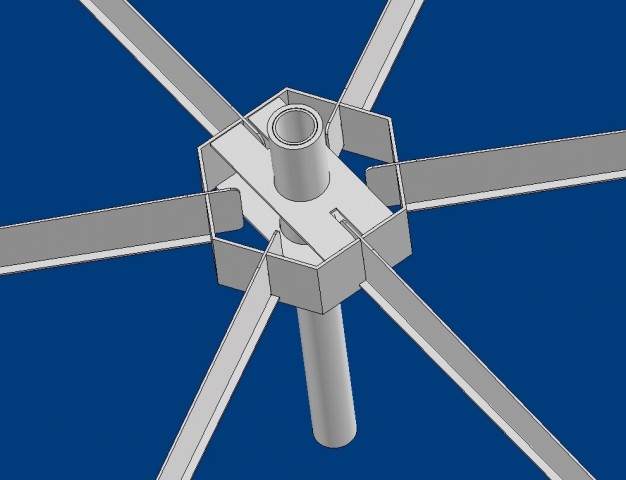

ゴルフのレッスンプロから依頼されたパターやアプローチの練習する治具の最終図面が完成

パターではピンの１ｍ以内に一打目のボールを寄せるのが大事で、今回はカップインも出来るようにピンに差し込む構造にし、安定させるために外周３カ所にフランジも付けました。

ところで今日は土曜日の出勤日

世間的には休みの会社が多いので、メールや電話はかかってきません。

今日は次の課題の石鹸カッターの図面を完成させました。

55ｘ200ｘ260の石鹸の塊を５等分にカットするタイプ

以前チョコレートをカットするカッターを作りましたが、それを図面を基にパラメーターやサイズを変更したので案外早く書くことが出来ました。

先日大阪府シートメタル工業会からの作品募集のメルマガが届きました。

【コロナに負けるなっ！！ものづくりコンペ】の作品募集のご案内を申し上げます。
会員の皆様が独自に考案された新型コロナウィルス感染症対策製品を募集致します。皆様ご応募いただきますよう宜しくお願い申し上げます。
　　　　　　　　　　　　　記
募集期間：2021年9月17日(金)～2021年10月29日(金)
募集内容：新型コロナウィルス感染対策のための製品
応募方法：応募申込書に必要事項を記載の上、メールまたは郵送で応募をお願い致します。
　　　　　【必要書類】
　　　　　　１．応募申込書
　　　　　　２．図面（ポンチ絵、構想図で可）及び、写真（正面、側面など）
　　　　　　　※各会員一社あたり、一作品の応募を限度とする

今日エイトテックの業務用噴霧器「FogJet8」で応募しました。
